10大常见流量计动态原理图及特点

来源:连华环保科技 作者:admin 发布时间:2017-12-05 09:45:39 已被浏览 9

流量计
关于流量计的原理,小编其实一直都觉得很难搞懂,不知道你们是不是这样。
所以小编特地找了动态原理图以帮助理解,希望对你们也有用。

椭圆流量计 产品特点
1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。
2. 粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
3. 适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。



腰轮流量计 产品特点
1. 重量轻、精度高,安装使用方便。
2. 压力损失小,量程范围大。
3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
双转子流量计 产品特点
1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油,被测量液体的粘度范围大。
2. 流量计通过的液体流量大。
3. 使用寿命长,准确度高,可靠性强。
4. 压内损失极小。
5. 可直接与计算机联网。
孔板流量计 产品特点
1. 节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
2. 应用范围广,全部单相流皆可测量,部分混相流亦可应用。
3. 标准型节流装置无须实流校准,即可投用。
4. 一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。
转子流量计 产品特点
1. 工业上和实验室最常用的一种流量计。
2. 结构简单、直观、压力损失小、维修方便。
3. 须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。
涡轮流量计 产品特点
1.抗杂质能力强。
2.抗电磁干扰和抗振能力强。
3.其结构与原理简单,便于维修。
4.几乎无压力损失,节省动力电耗。
电磁流量计 产品特点
1. 双向测量系统。
2. 传感器所需的直管段较短,长度为5倍的管道直径。
3. 压力损失小
4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响
5. 主要应用于污水处理方面。


涡街流量计 产品特点
1. 结构简单,牢固,无可动部件,可靠性高,长期运行可靠。
2. 安装简单,维护十分方便。
3. 检测传感器不直接接触被测介质,性能稳定,寿命长。
4. 输出是与流量成正比的脉冲信号,无零点漂移,精度高。
5. 测量范围宽,量程比可达1:10。
6. 压力损失较小,运行费用低,更具节能意义。
质量流量计 产品特点
1. 无机械传动机构,体积小,重量轻,便于维护
2. 高精度
3. 内部无可动部件,稳定性好
4. 量程比宽,大大优于其他传统仪表
靶式流量计 产品特点
1. 整台仪表结构坚固无可动部件,插入式结构,拆卸方便
2. 可就地采用干式标定方法,即采用砝码挂重法。
3. 具有一体化温度、压力补偿,直接输出质量或标方
4. 可根据实际需要更换阻流件(靶片)而改变量程
5. 抗震动性强,一定范围内可测脉动流。

更多>>产品推荐:

{$v['title']

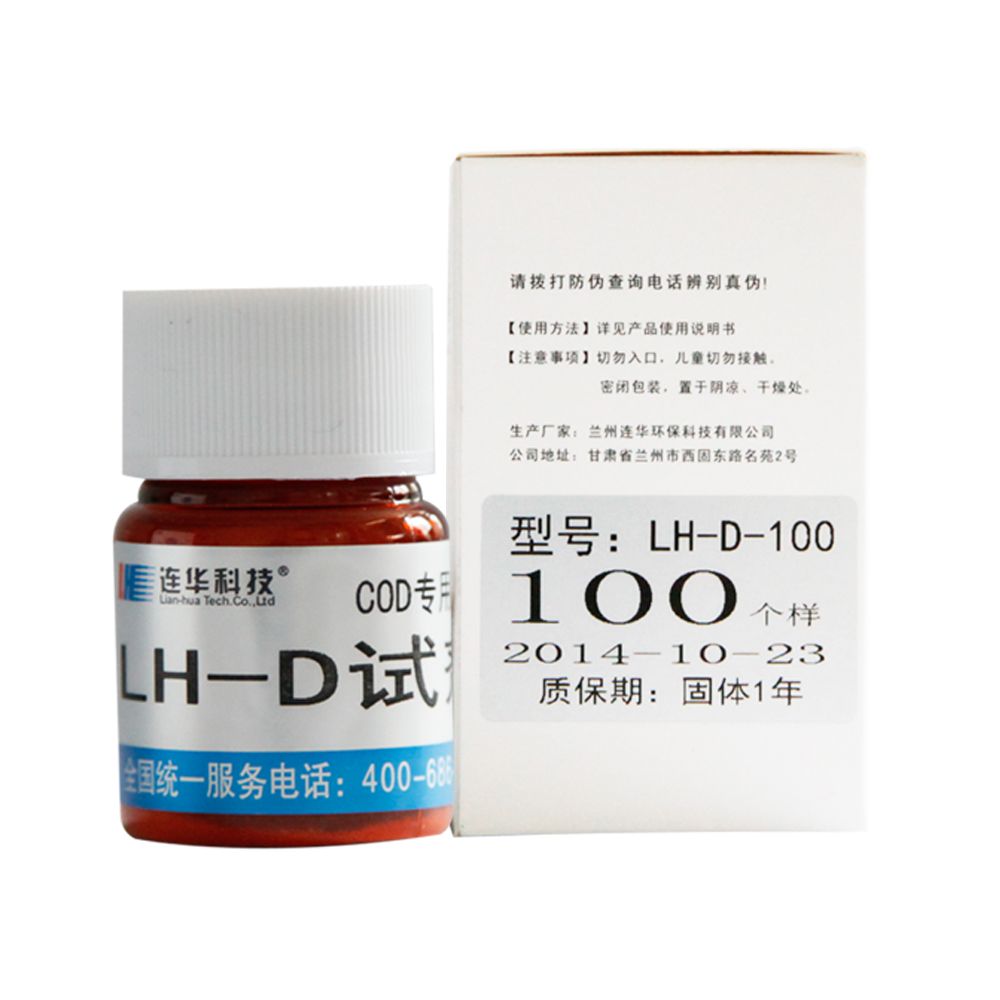

COD试剂LH-DE
